無油真空泵結構圖

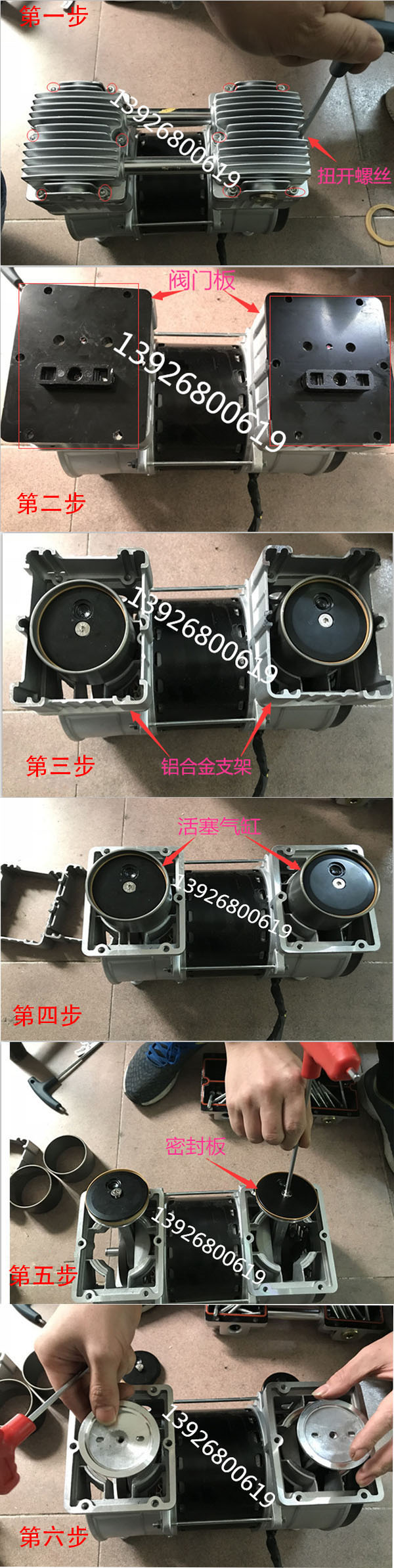

無油真空泵拆裝分析圖：第一步，鋁合蓋上的螺絲扭開，上面有12顆螺絲，螺絲扭掉打開鋁合蓋子就可以看到閥門板。第二步，可以直接把閥門板拿下來，就可以看到活塞氣缸了。第三步，把上面的鋁合支架可以直接拿下來。第四步，可以看到活塞氣缸了，可以直接拔下來。第五步，接下來是最后一步了，看到的是皮碗，把上面的螺絲妞下來，皮碗就可以拆下來了。這是一款JP-240無油真空泵拆圖，拆的過程中要注意，閥門板上面的那個鐵片，如果鐵片翹起來了，會導致真空泵漏氣沒真空。皮碗拆損壞了會導致沒有吸力，漏氣真空度下降。壞了會導致沒有吸力，漏氣真空度下降。
此文關鍵詞： 無油真空泵丨活塞真空泵丨真空泵分解圖丨
